Produktblad

E CF-1,0 45/45 AA/AA M0

Skriv ut Skriv ut
Regeltyp
CF-1,0
Stomtyp
Enkelstomme
Brandklass
EI 60
Ljudklass R'w
35 dB
Max vägghöjd s 450
3,6 m
Max vägghöjd s 600
3,1 m
Väggtjocklek
95 mm
Väggtyp
E CF-1,0 45/45 AA/AA M0
Skivtyp
A
Skivbeklädnad
Isolering

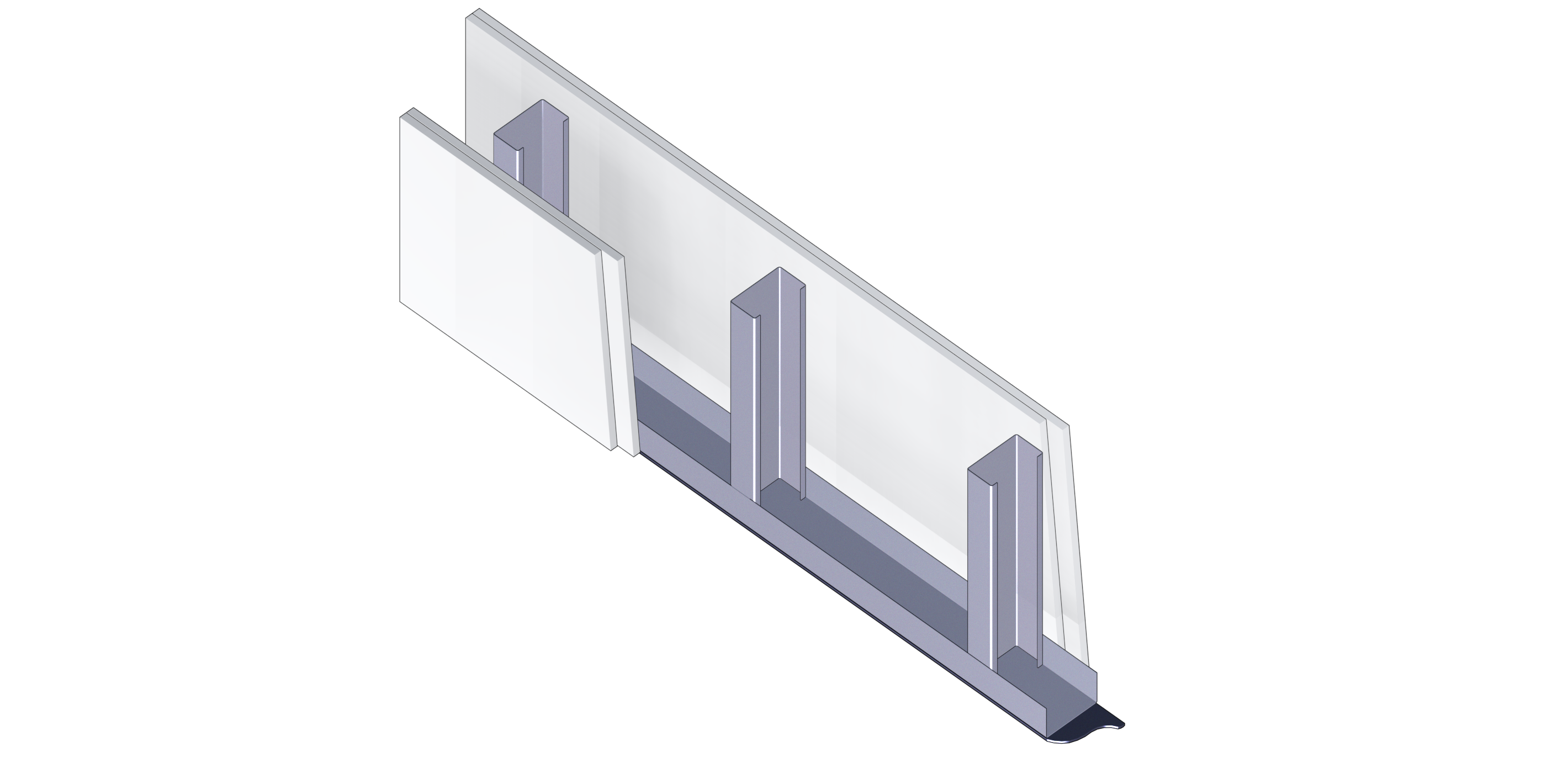

E CF 202 M0
Bilden är schematisk och visar inte nödvändigtvis alla komponenter

Hörn, utvändigt/invändigt

E 202:1
E 202:1
  1. Hörnskydd
  2. Ljudtätning, Skena med EP-duk
  3. Infästning s 400 mm

Hörn, utvändigt/invändigt

E 202:2
E 202:2
  1. Hörnskydd
  2. Hörnregel med torr fogtätning
  3. Ljudtätning, Skena med EP-duk
  4. Avstånd ≤ 600 mm

Mot golv, 35 dB

E 202:3
E 202:3
  1. Infästning s 400 mm
  2. Ljudtätning, Skena med EP-duk
  3. Betong:
    ≥ 60 mm


Mot tak/undertak med lätt konstruktion, 35 dB

E 202:4
E 202:4
  1. Min 1 x 12,5 mm gipsskiva
  2. Mineralull ≥ 45 mm, 120 mm på vardera sida om väggen
  3. Ångspärr vid yttertakskonstruktion
  4. Infästning s 400 mm
  5. Ljudtätning, Skena med EP-duk

Mot tak med tung konstruktion

E 202:5
E 202:5
  1. Betong:
    ≥ 60 mm
  2. Ljudtätning, Skena med EP-duk
  3. Infästning s 400 mm

Mot innervägg med lätt konstruktion, 35 dB

E 202:6
E 202:6
  1. Min 1 x 12,5 mm gipsskiva
  2. Ljudtätning, Skena med EP-duk
  3. Infästning s 400 mm.
  4. Mineralull ≥ 45 mm i två regelfack

Mot vägg med tung konstruktion, 35 dB

E 202:7
E 202:7
  1. Betong:
    ≥ 60 mm
  2. Ljudtätning, Skena med EP-duk
  3. Infästning s 400 mm

Mot innervägg/yttervägg med påsalningsvägg, 35 dB

E 202:8
E 202:8
  1. Min 1 x 12,5 mm gipsskiva
  2. Ångspärr vid ytterväggskonstruktion
  3. Infästning s 400 mm
  4. Ljudtätning, Skena med EP-duk
  5. Avstånd ≥ 10 mm med hänsyn till värmeisoleringen.
  6. Värmeisolering

Mot yttervägg med lätt konstruktion, 35 dB

E 202:9
E 202:9
  1. Min 1 x 12,5 mm gipsskiva
  2. Värmeisolering
  3. Ångspärr
  4. Infästning s 400 mm
  5. Ljudtätning, Skena med EP-duk
  6. Vindskydd, utvändig skiva

Mot yttervägg med installationsskikt, 35 dB

E 202:10
E 202:10
  1. Min 1 x 12,5 mm gipsskiva
  2. Värmeisolering
  3. Ångspärr
  4. Infästning s 400 mm
  5. Ljudtätning, Skena med EP-duk
  6. Vindskydd, utvändig skiva.

Mot pelare/balk

E 202:11
E 202:11
  1. Betong:
    ≤ 35 dB - ≥ väggtjocklek
  2. Infästning s 400 mm
  3. Ljudtätning, Skena med EP-duk

Mot/förbi pelare/balk

E 202:12
E 202:12
  1. Hålrum ≥ 20 mm, i förekommande fall utfyllt med mineralull
  2. Infästning s 400 mm
  3. Ljudtätning, torr fogtätning

Användandet av denna anvisning fråntar inte användaren från eget ansvar. Upplysningar och detaljer i denna anvisning förutsätts vara korrekta men ska inte betraktas som garantier medförande ansvar för Europrofil AB.
