Produktblad

Z CF-1,0 145/120 AA/AA M145

Skriv ut Skriv ut
Regeltyp
CF-1,0
Stomtyp
Saxad stomme
Brandklass
EI 60
Ljudklass R'w
53 dB
Max vägghöjd s 450
7,4 m
Max vägghöjd s 600
6,5 m
Väggtjocklek
195 mm
Väggtyp
Z CF-1,0 145/120 AA/AA M145
Skivtyp
A
Skivbeklädnad
Isolering
145 mm

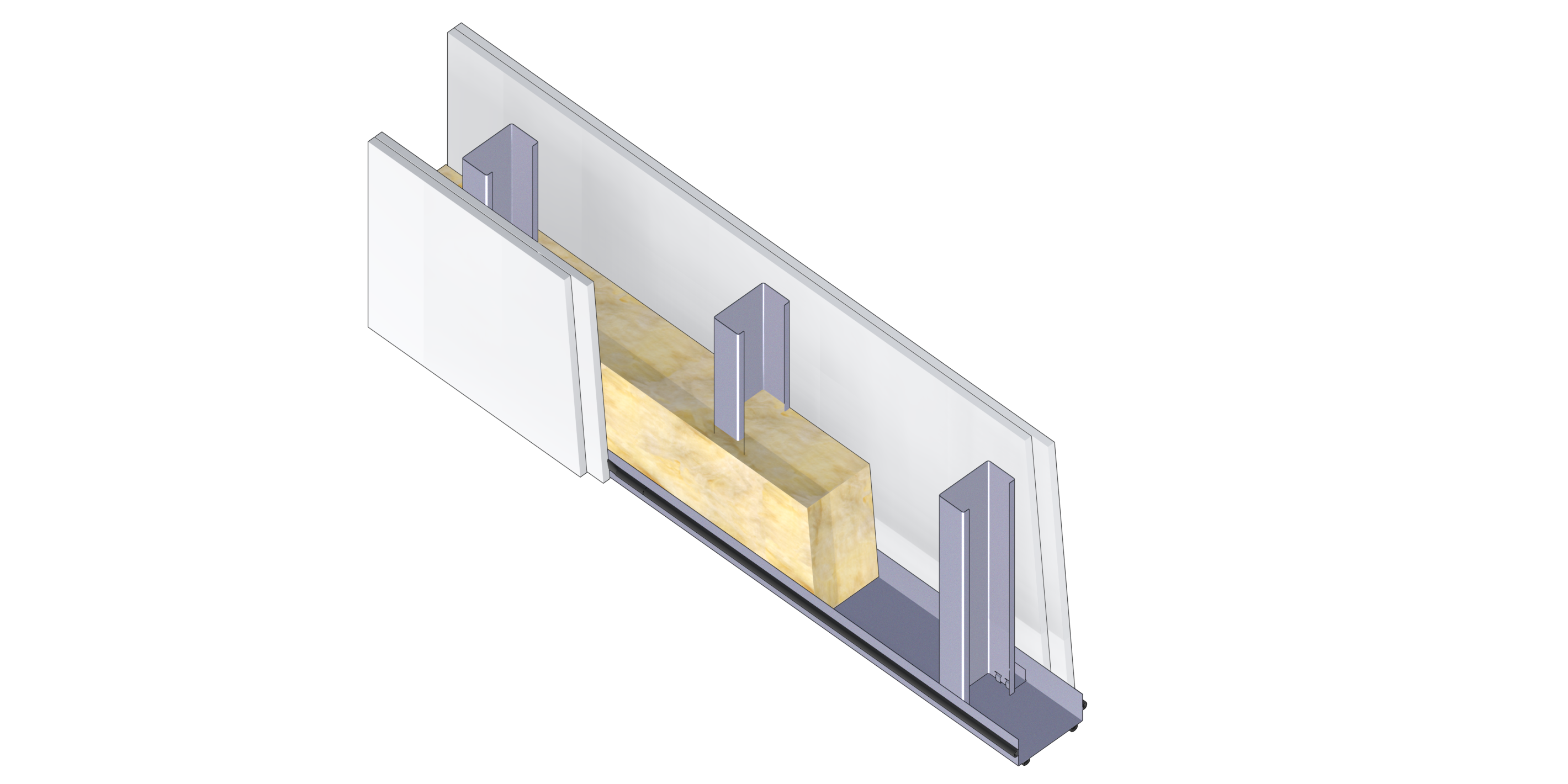

Z CF 202 MFull
Bilden är schematisk och visar inte nödvändigtvis alla komponenter

Hörn, utvändigt/invändigt

Z 202:1
Z 202:1
  1. Hörnskydd
  2. Hörnregel med torr fogtätning
  3. Avstånd ≤ 600 mm

Hörn, utvändigt/invändigt

Z 202:2
Z 202:2
  1. Hörnskydd
  2. Ljudtätning, Skena med torr fogtätning
  3. Infästning s 300
  4. Avstånd ≤ 300 mm

Mot golv

Z 202:3
Z 202:3
  1. Infästning s 400 mm
  2. Ljudtätning, Skena med torr fogtätning
  3. Min 20 mm fog med mineralull vid betong ≤ 160 mm
  4. Betong ≥ 90 mm

Mot tak/undertak med lätt konstruktion

Z 202:4
Z 202:4
  1. 2 x 12,5 mm gipsskiva med slits ≥ 10 mm. Ev. undertaksprofiler slitsas
  2. Mineralull ≥ 45 mm, 1200 mm på vardera sida om väggen
  3. Ångspärr vid yttertakskonstruktion
  4. Ljudtätning, Skena med torr fogtätning
  5. Växelvis infästning s 400 mm
  6. Hålrum fullisolerat

Mot tak med tung konstruktion

Z 202:5
Z 202:5
  1. Tak, betong ≥ 160 mm
  2. Ljudtätning, Skena med torr fogtätning
  3. Växelvis infästning s 400 mm
  4. Hålrum fullisolerat

Mot innervägg med lätt konstruktion

Z 202:6
Z 202:6
  1. 2 x 12,5 mm gipsskiva
  2. Mineralull ≥ 45 mm i två fack
  3. Ljudtätning, Skena med torr fogtätning
  4. Växelvis infästning s 400 mm
  5. Slits ≥ 10 mm, gäller också skenor vid tak och golv.
  6. Avstånd ≥ 25 mm, utfyllt med mineralull.

Mot vägg med tung konstruktion

Z 202:7
Z 202:7
  1. Betong ≥ 90 mm
  2. Min 20 mm fog med mineralull vid betong ≤ 160 mm
  3. Ljudtätning, Skena med torr fogtätning
  4. Växelvis infästning s 400 mm

Mot innervägg/yttervägg med påsalningsvägg

Z 202:8
Z 202:8
  1. 2 x 12,5 mm gipsskiva
  2. Värmeisolering
  3. Ångspärr vid ytterväggskonstruktion
  4. Ljudtätning, Skena med torr fogtätning
  5. Växelvis infästning s 400 mm
  6. Slits ≥ 10 mm, gäller också skenor vid tak och golv.
  7. Avstånd ≥ 10 mm med hänsyn till värmeisolering vid yttervägg

Mot yttervägg med lätt konstruktion

Z 202:9
Z 202:9
  1. Min 1 x 12,5 mm gipsskiva
  2. Ångspärr
  3. Hörnregel med torr fogtätning
  4. Vid 2 x 12,5 mm gipsskiva behöver reglar inte placeras i väggens förlängning
  5. Hörnregel med torr fogtätning
  6. Värmeisolering
  7. Vindskydd, utvändig skiva

Mot yttervägg med installationsskikt

Z 202:10
Z 202:10
  1. 1 x 12,5 mm alt 2 x 12,5 mm gipsskiva. Vid 2 x 12,5 mm gipsskiva behöver reglar inte placeras i väggens förlängning
  2. Ångspärr.
  3. Ljudtätning, Skena med torr fogtätning.
  4. Växelvis infästning s 400 mm
  5. Värmeisolering.
  6. Vindskydd, utvändig skiva

Mot pelare/balk

Z 202:11
Z 202:11
  1. Betong ≥ 180 mm / väggtjocklek
  2. Växelvis infästning s 400 mm
  3. Ljudtätning, Skena med torr fogtätning

Mot/förbi pelare/balk

Z 202:12
Z 202:12
  1. Hålrum ≥ 20 mm, utfyllt med mineralull
  2. Infästning s 400 mm
  3. Ljudtätning, Skena med torr fogtätning

Användandet av denna anvisning fråntar inte användaren från eget ansvar. Upplysningar och detaljer i denna anvisning förutsätts vara korrekta men ska inte betraktas som garantier medförande ansvar för Europrofil AB.
